سیستمهای گرمایشی مرکزی همیشه از یک دستگاه بزرگ و پرظرفیت تشکیل نمیشوند.
در بسیاری از ساختمانهای مسکونی، تجاری، اداری و پروژههای دارای بار حرارتی متغیر،
میتوان بهجای یک دیگ یا بویلر بزرگ، چند یونیت کوچکتر را بهصورت هماهنگ در کنار
یکدیگر قرار داد. به این ساختار، سیستم گرمایش پلکانی یا سیستم Cascade گفته میشود.
در سیستم گرمایش پلکانی، یونیتها متناسب با نیاز لحظهای ساختمان وارد مدار یا از
مدار خارج میشوند. برای مثال، در روزی با هوای معتدل ممکن است فقط یک یونیت روشن
باشد، اما در ساعات سرد یا هنگام افزایش مصرف آب گرم، یونیتهای بیشتری بهتدریج
فعال شوند.
هدف از طراحی این سیستم، صرفاً افزایش تعداد دستگاهها نیست؛ بلکه باید مجموعهای یکپارچه شامل یونیتهای گرمایشی، کنترلر مرکزی، کلکتورها، پمپها، تجهیزات ایمنی و مدار تأمین آب گرم ایجاد شود. اگر این اجزا بهدرستی طراحی و تنظیم شوند، سیستم میتواند ظرفیت خود را با بار واقعی ساختمان هماهنگ کند، وابستگی به یک دستگاه را کاهش دهد و امکان سرویس یا توسعه مرحلهای را فراهم سازد.
پاسخ کوتاه؛ سیستم پلکانی چیست؟
سیستم گرمایش پلکانی مجموعهای از دو یا چند یونیت گرمایشی است که به یک مدار مشترک متصل شدهاند و بهکمک کنترلر مرکزی، متناسب با بار حرارتی ساختمان بهصورت مرحلهای کار میکنند.
در این سیستم، تمام یونیتها الزاماً همزمان روشن نیستند. کنترلر با بررسی دمای آب،
دمای محیط، فرمان ترموستاتها و شرایط مصرف، تعداد یونیتهای موردنیاز را تعیین میکند. با کاهش نیاز گرمایشی نیز یونیتها بهتدریج از مدار خارج میشوند.
واژه Cascade در اینجا به معنای آرایش مرحلهای و هماهنگ چند مولد حرارتی است.
بنابراین وجود چند دستگاه در یک ساختمان، بهتنهایی به معنی تشکیل سیستم Cascade نیست. یونیتها باید از نظر هیدرولیکی و کنترلی به یکدیگر متصل باشند و بهعنوان یک سیستم واحد فعالیت کنند.
سیستم Cascade چگونه کار میکند؟
عملکرد سیستم Cascade بر پایه تطبیق ظرفیت تولید گرما با نیاز واقعی پروژه است.
بار حرارتی یک ساختمان در تمام ساعات و روزهای سال ثابت نیست. دمای بیرون، تعداد
افراد حاضر، مصرف آب گرم، تابش خورشید، کیفیت عایقکاری و ساعت بهرهبرداری همگی بر میزان گرمای موردنیاز تأثیر میگذارند.
در یک سیستم تکدستگاهی، یک مولد بزرگ باید دامنه وسیعی از بار حرارتی را پوشش دهد. اما در سیستم پلکانی، ظرفیت کل میان چند یونیت تقسیم میشود و کنترلر فقط تعداد لازم از آنها را وارد مدار میکند.

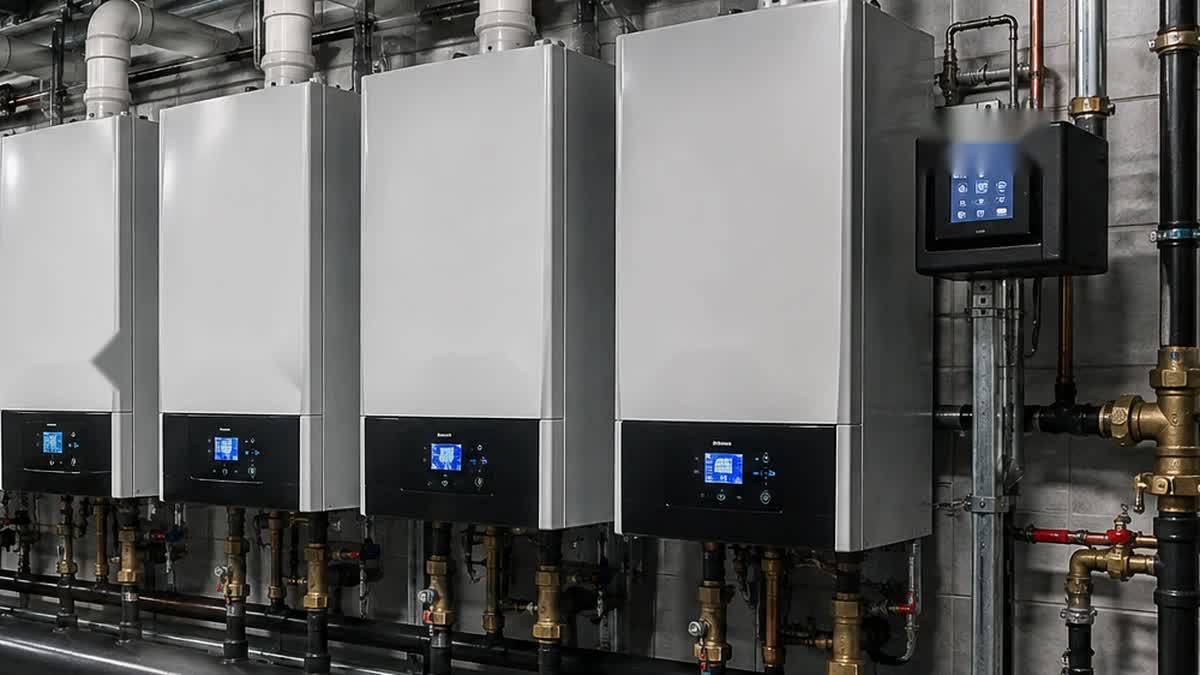

ورود مرحلهای یونیتها به مدار

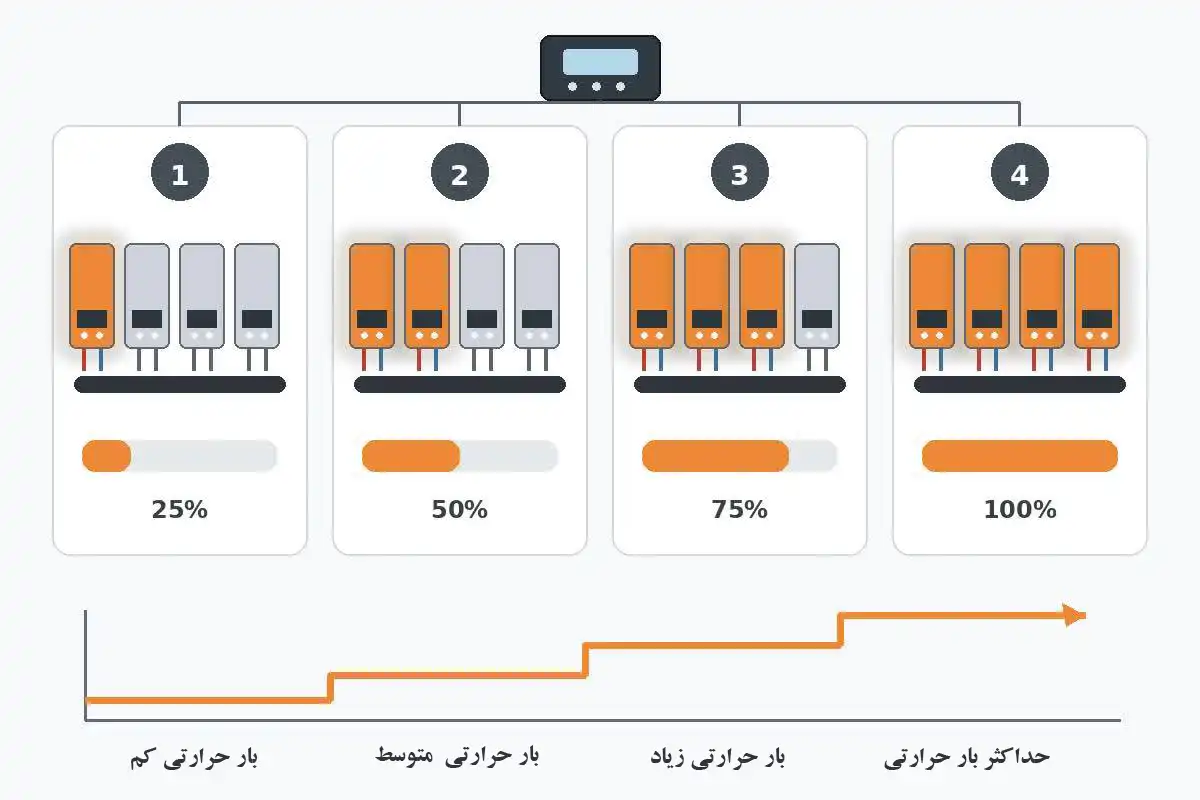

فرض کنید یک سیستم از چهار یونیت تشکیل شده است. در شروع کار یا زمانی که نیاز
حرارتی پایین است، ممکن است فقط یونیت اول روشن شود. اگر دمای آب به مقدار
تعیینشده نرسد یا بار ساختمان افزایش پیدا کند، یونیت دوم وارد مدار میشود.
با ادامه افزایش تقاضا، یونیتهای سوم و چهارم نیز فعال خواهند شد.
هنگامی که نیاز گرمایشی کاهش پیدا کند، کنترلر فرآیند را معکوس میکند و یونیتها
را بهتدریج از مدار خارج میسازد. این منطق باعث میشود ظرفیت تولیدشده تا حد امکان به ظرفیت موردنیاز نزدیک باشد.
ترتیب ورود یونیتها نباید صرفاً بر اساس روشن یا خاموشکردن دستی دستگاهها تعیین
شود. فاصله زمانی بین مراحل، اختلاف دمای رفتوبرگشت، دمای هدف و منطق کنترلی باید متناسب با طراحی پروژه تنظیم شود.
نقش کنترلر مرکزی
کنترلر مرکزی، هماهنگکننده اصلی سیستم پلکانی است. این کنترلر فرمان روشنشدن، خاموششدن یا تغییر ظرفیت یونیتها را صادر میکند و اجازه نمیدهد دستگاهها بهصورت مستقل و بدون هماهنگی کار کنند.
کنترلر میتواند اطلاعاتی مانند دمای آب رفت، دمای آب برگشت، دمای بیرون، درخواست گرمایش مدارها و نیاز منبع آب گرم مصرفی را دریافت کند. سپس با توجه به تنظیمات سیستم، تعداد یونیتهای فعال و ترتیب عملکرد آنها را مشخص میسازد.
کیفیت تنظیم کنترلر تأثیر مستقیمی بر پایداری دما، تعداد دفعات روشن و خاموششدن،
ساعات کار یونیتها و مصرف انرژی دارد. حتی اگر یونیتهای مناسبی انتخاب شده باشند،
تنظیم نادرست کنترلر میتواند باعث نوسان دما، ورود زودهنگام مراحل یا کارکرد
نامتعادل دستگاهها شود.
عملکرد سیستم در بار جزئی
بیشتر ساختمانها در بخش زیادی از فصل گرمایش با حداکثر بار محاسباتی خود کار
نمیکنند. بار حداکثر معمولاً برای سردترین شرایط طراحی در نظر گرفته میشود،
درحالیکه دمای هوا در بسیاری از روزها معتدلتر است.
در این وضعیت، سیستم در حالت بار جزئی قرار دارد. سیستم پلکانی میتواند با روشن نگهداشتن تعداد کمتری از یونیتها، ظرفیت خود را به بار جزئی نزدیک کند. برای مثال، سیستمی که ظرفیت کل آن از چهار یونیت تشکیل شده، ممکن است در یک روز معتدل تنها با یک یا دو یونیت فعالیت کند.
این ویژگی میتواند از روشن و خاموششدن مکرر یک دستگاه بزرگ جلوگیری کند؛ البته
دستیابی به این نتیجه به انتخاب درست ظرفیت، طراحی مدار و تنظیمات کنترلر وابسته
است. صرف استفاده از چند یونیت، تضمینکننده کاهش مصرف یا عملکرد بهینه نیست.
نوبتدهی و توزیع ساعات کار
در یک سیستم پلکانی اصولی، بهتر است همیشه یک یونیت مشخص، اولین دستگاه
روشنشونده نباشد. در غیر این صورت، همان یونیت ساعات کار بیشتری خواهد داشت و زودتر از سایر دستگاهها مستهلک میشود.
کنترلرهای مناسب میتوانند ترتیب اولویت یونیتها را تغییر دهند. برای مثال، یونیتی
که امروز بهعنوان دستگاه اصلی وارد مدار شده است، در چرخه بعدی جای خود را به یونیت دیگری میدهد. به این فرآیند، نوبتدهی یا توزیع ساعات کار گفته میشود.
هدف نوبتدهی، نزدیککردن ساعات کار یونیتها به یکدیگر، توزیع استهلاک و
برنامهریزی بهتر برای سرویس است. منطق دقیق نوبتدهی به نوع کنترلر و تجهیزات
انتخابشده بستگی دارد.

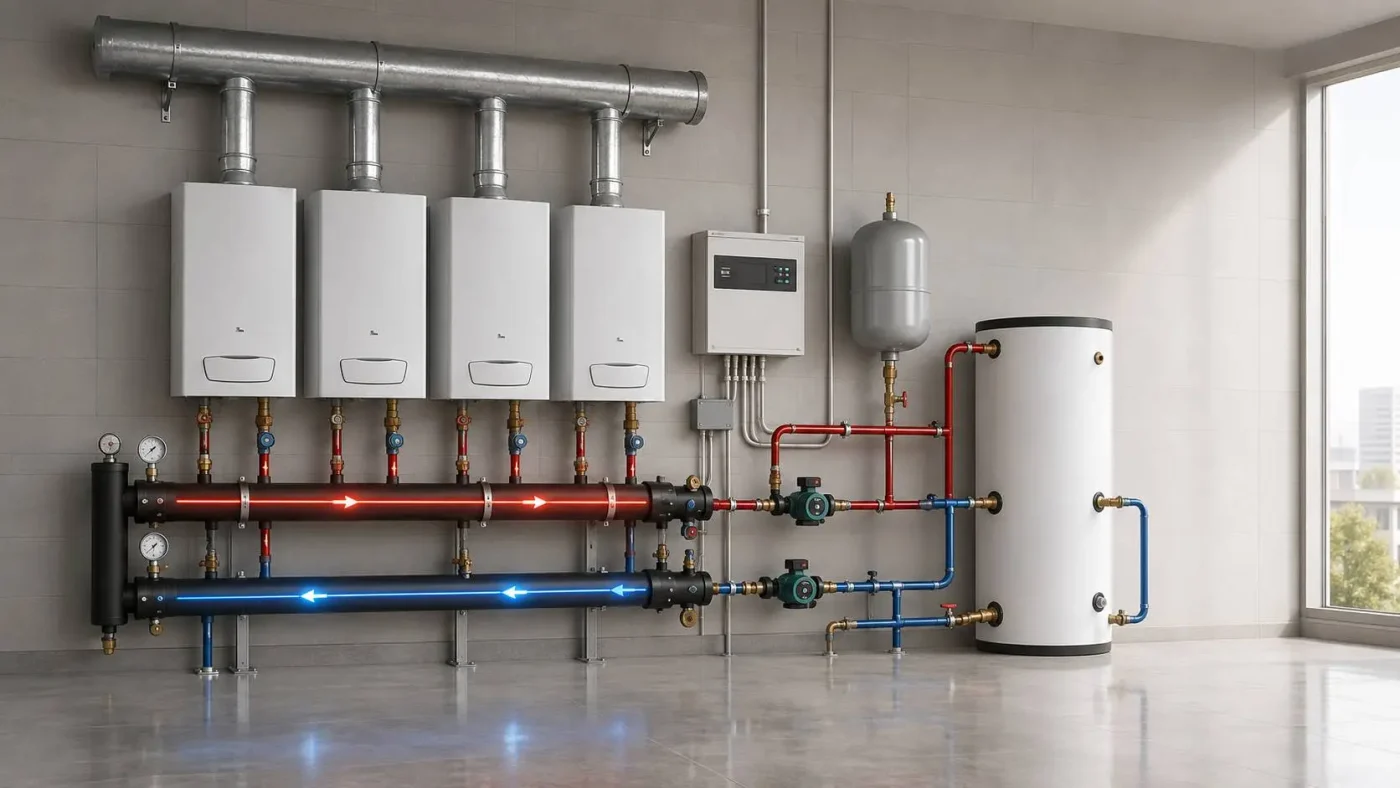

اجزای اصلی یک سیستم گرمایش پلکانی
سیستم Cascade فقط شامل چند دستگاه نصبشده در کنار یکدیگر نیست. تمام اجزای تولید، انتقال، کنترل و ایمنی باید بهصورت یک مجموعه طراحی شوند.
یونیت یا بویلر
یونیتها وظیفه تولید گرما را بر عهده دارند. ظرفیت کل سیستم از مجموع ظرفیت این
یونیتها به دست میآید. تعداد و ظرفیت هر یونیت باید بر اساس بار گرمایشی ساختمان، نیاز آب گرم مصرفی، امکان توسعه و شرایط نصب انتخاب شود.
استفاده از یونیتهای همظرفیت، کنترل مرحلهای را سادهتر میکند، اما در برخی
پروژهها ممکن است ترکیب ظرفیتهای متفاوت نیز بر اساس طراحی مهندسی در نظر گرفته شود. انتخاب نهایی نباید فقط بر اساس متراژ ساختمان انجام گیرد.
کنترلر مرکزی
کنترلر مرکزی تعداد یونیتهای فعال، ترتیب ورود آنها و واکنش سیستم به تغییرات بار
را مدیریت میکند. برخی کنترلرها قابلیت اتصال به حسگر دمای بیرون، ترموستات، سیستم مدیریت ساختمان یا مدار آب گرم مصرفی را نیز دارند.
کنترلر باید با نوع یونیتها و منطق طراحی سیستم سازگار باشد. تنظیمات آن نیز باید
در زمان راهاندازی بر اساس رفتار واقعی پروژه بازبینی شود.
کلکتور رفتوبرگشت
کلکتورهای رفتوبرگشت، جریان آب را میان یونیتها و مدارهای مصرفکننده توزیع
میکنند. طراحی ابعاد کلکتور، فاصله انشعابها، دبی و سرعت جریان بر عملکرد
هیدرولیکی سیستم تأثیر میگذارد.
اگر کلکتورها یا اتصالات بهدرستی انتخاب نشوند، ممکن است جریان میان یونیتها
نامتعادل شود و برخی دستگاهها دبی کمتر یا بیشتری نسبت به مقدار موردنیاز دریافت
کنند.
پمپ سیرکولاتور
پمپ سیرکولاتور وظیفه گردش آب در مدار گرمایش را بر عهده دارد. آرایش پمپها میتواند بر اساس طراحی پروژه متفاوت باشد؛ برای مثال ممکن است برای هر یونیت یک پمپ در نظر گرفته شود یا مدار اولیه و ثانویه دارای پمپهای جداگانه باشند.
دبی، هد، محل نصب و نحوه کنترل پمپ باید متناسب با مقاومت شبکه لولهکشی و نیاز
مدارهای رادیاتور، فنکویل یا گرمایش از کف تعیین شود.
منبع انبساط و تجهیزات ایمنی
افزایش دمای آب باعث انبساط حجمی آن میشود. منبع انبساط این تغییر حجم را کنترل
میکند و از افزایش نامناسب فشار جلوگیری خواهد کرد. ظرفیت منبع انبساط باید با حجم آب سیستم، دمای کاری و فشار طراحی هماهنگ باشد.
شیر اطمینان، هواگیر، فشارسنج، دماسنج، شیرهای قطعووصل و تجهیزات کنترل فشار نیز بخشی از الزامات ایمنی سیستم هستند. حذف یا انتخاب غیراصولی این تجهیزات میتواند عملکرد و ایمنی کل مجموعه را مختل کند.
منبع آب گرم مصرفی
سیستم گرمایش پلکانی علاوه بر تأمین گرمایش فضا، میتواند گرمای موردنیاز منبع آب
گرم مصرفی را نیز تأمین کند. در این حالت، ظرفیت منبع، سطح کویل، تعداد مصرفکنندگان، تعداد حمامها و میزان مصرف همزمان باید بررسی شود.
کنترلر ممکن است در زمان افزایش تقاضای آب گرم، بخشی از ظرفیت سیستم را در اولویت منبع قرار دهد. طراحی این اولویت باید بهگونهای باشد که هم آب گرم کافی تأمین شود و هم دمای فضای ساختمان دچار افت محسوس نشود.
تفاوت سیستم پلکانی با سیستم تکدستگاهی
مهمترین تفاوت این دو ساختار، نحوه تأمین ظرفیت است. در سیستم تکدستگاهی، کل ظرفیت توسط یک مولد اصلی تأمین میشود. در ساختار پلکانی، همان ظرفیت میان چند یونیت تقسیم خواهد شد.
| معیار مقایسه | سیستم گرمایش پلکانی | سیستم تکدستگاهی |
|---|---|---|
| تأمین ظرفیت | مجموع ظرفیت چند یونیت | ظرفیت یک مولد اصلی |
| کنترل بار جزئی | با ورود و خروج مرحلهای یونیتها | وابسته به دامنه تنظیم دستگاه |
| اثر خرابی | ممکن است بخشی از ظرفیت باقی بماند | توقف دستگاه میتواند کل تولید گرما را مختل کند |
| توسعه ظرفیت | در صورت پیشبینی زیرساخت، امکان افزودن یونیت وجود دارد | معمولاً نیازمند تعویض یا افزودن تجهیزات مستقل است |
| سرویس | امکان سرویس مرحلهای برخی یونیتها وجود دارد | سرویس دستگاه اصلی ممکن است کل سیستم را متوقف کند |
| کنترل | نیازمند هماهنگی و کنترلر Cascade | معمولاً ساختار کنترلی سادهتری دارد |
| تجهیزات جانبی | طراحی هیدرولیکی و کنترلی دقیقتری میخواهد | ممکن است اجزای کمتری داشته باشد |
| فضای نصب | انعطافپذیرتر، اما نیازمند فضای دسترسی اطراف یونیتها | وابسته به ابعاد مولد اصلی است |
هیچکدام از این دو ساختار در تمام پروژهها برتری مطلق ندارند. انتخاب باید بر اساس ظرفیت، الگوی مصرف، محدودیت فضا، هزینه اجرا، شرایط تعمیر و برنامه توسعه ساختمان انجام شود.
برای بررسی دقیقتر این موضوع، مقاله Powergy یا موتورخانه سنتی را مطالعه کنید.
مزایای ساختار ماژولار
یکی از مهمترین مزایای سیستم گرمایش پلکانی، کنترل مرحلهای ظرفیت
است. سیستم میتواند در بارهای پایین با تعداد کمتری یونیت کار کند و با افزایش
تقاضا، ظرفیت بیشتری را وارد مدار سازد.
مزیت دیگر، افزونگی نسبی است. در صورت توقف یک یونیت، ممکن است
سایر یونیتها همچنان بخشی از نیاز گرمایشی را تأمین کنند. البته میزان ظرفیت
باقیمانده به تعداد یونیتها، بار لحظهای و نوع خرابی بستگی دارد و نباید آن را
به معنی مصونیت کامل سیستم از توقف دانست.
قابلیت توسعه نیز از ویژگیهای ساختار ماژولار است. چنانچه در طراحی اولیه فضای نصب، ظرفیت لولهکشی، کلکتورها، دودکش، گازرسانی و کنترلر پیشبینی شده باشد، میتوان در آینده یونیت دیگری به مجموعه افزود.
امکان سرویس مرحلهای نیز اهمیت زیادی دارد. در برخی شرایط میتوان یک یونیت را برای سرویس از مدار خارج کرد و سایر یونیتها را فعال نگه داشت. این موضوع خصوصاً در ساختمانهایی که قطع کامل گرمایش یا آب گرم برای آنها مشکلساز است، ارزشمند خواهد بود.
محدودیتهای سیستم Cascade
سیستم پلکانی برای عملکرد صحیح به طراحی هیدرولیکی دقیق نیاز دارد.
تعداد یونیتها، دبی هر دستگاه، ابعاد کلکتورها، آرایش پمپها، افت فشار و ارتباط
مدار اولیه و ثانویه باید محاسبه شود. نصب چند دستگاه بدون این طراحی میتواند باعث
توزیع نامتعادل جریان و کاهش کارایی شود.
عملکرد سیستم به کنترلر و تنظیمات آن نیز وابسته است. ورود زودهنگام یا دیرهنگام یونیتها، فاصله نامناسب بین مراحل و نوبتدهی نادرست میتواند تعداد دفعات روشن و خاموششدن را افزایش دهد.
تجهیزات جانبی سیستم ممکن است هزینه اولیه و پیچیدگی اجرا را بیشتر کنند.
کلکتورها، پمپها، حسگرها، کنترلر، منبع انبساط، تجهیزات ایمنی و مدار آب گرم باید
در برآورد اولیه پروژه لحاظ شوند.
همچنین باید فضای کافی برای نصب و سرویس یونیتها وجود داشته باشد.
قرارگرفتن چند دستگاه در فضای کوچک و بدون دسترسی مناسب، تعمیرات دورهای را دشوار میکند.
طراحی دودکش، تأمین هوای احتراق و تهویه محل نصب نیز باید مطابق نوع دستگاه وضوابط اجرایی انجام شود. ماژولار بودن سیستم، الزامات ایمنی مربوط به گاز، احتراق و خروج محصولات احتراق را حذف نمیکند.
جزئیات بیشتر در زمینه فضای نصب و الزامات اجرایی را در مقاله شرایط و محل نصب Powergy بخوانید.
سیستم پلکانی برای چه پروژههایی مناسب است؟
سیستم گرمایش پلکانی معمولاً برای پروژههایی مناسبتر است که بار حرارتی آنها در
طول شبانهروز یا فصل تغییرات قابلتوجهی دارد. ساختمانهای چندواحدی، مجتمعهای
مسکونی، مراکز تجاری، مدارس، ساختمانهای اداری، هتلها، مجموعههای ورزشی و برخی استخرها میتوانند در این گروه قرار گیرند.
این ساختار همچنین برای پروژههایی که تداوم نسبی گرمایش اهمیت دارد، قابل بررسی است؛ زیرا توقف یک یونیت الزاماً به معنی توقف تمام ظرفیت نیست.
پروژههایی که احتمال توسعه آینده دارند نیز ممکن است از ساختار ماژولار بهره ببرند،
بهشرط آنکه زیرساخت توسعه از ابتدا پیشبینی شده باشد.
بااینحال، برای یک ساختمان کوچک با بار حرارتی محدود و ثابت، اجرای سیستم چندیونیتی ممکن است از نظر هزینه و پیچیدگی توجیه نداشته باشد. به همین دلیل، تصمیم نهایی باید پس از محاسبه بار حرارتی و بررسی شرایط واقعی پروژه گرفته شود.
برای آشنایی با اطلاعات موردنیاز انتخاب ظرفیت، مقاله محاسبه ظرفیت Powergy
را مطالعه کنید.
Powergy بوتان چه ارتباطی با سیستم Cascade دارد؟
Powergy بوتان یکی از نمونههای سیستم گرمایش ماژولار و پلکانی است که از چند یونیت گرمایشی هماهنگ تشکیل میشود. یونیتهای مجموعه متناسب با نیاز پروژه بهصورت مرحلهای وارد مدار میشوند و ظرفیت کل سیستم از ترکیب آنها به دست میآید.
در این مقاله تمرکز بر مفهوم عمومی سیستم Cascade و نحوه عملکرد آن است. اطلاعات مربوط به مدلها، ظرفیتها، مشخصات فنی و شرایط استعلام باید در صفحه محصول بررسی شود تا میان محتوای آموزشی و صفحه تجاری تداخل ایجاد نشود.
برای بررسی اطلاعات محصول به صفحه مشخصات شوفاژ پلکانی Powergy بوتان مراجعه کنید.
اطلاعات لازم قبل از انتخاب سیستم
پیش از انتخاب تعداد یونیتها و ظرفیت سیستم، اطلاعات زیر باید جمعآوری شود:
- شهر و شرایط اقلیمی پروژه
- نوع کاربری ساختمان
- متراژ و ارتفاع فضاها
- کیفیت عایقکاری دیوار، سقف و پنجرهها
- تعداد طبقات و واحدها
- نوع سیستم توزیع گرما؛ مانند رادیاتور، فنکویل یا گرمایش از کف
- دمای آب رفتوبرگشت موردنیاز
- تعداد ساکنان یا کاربران
- مقدار و الگوی مصرف آب گرم
- تعداد حمامها و مصرفکنندگان همزمان
- محل پیشنهادی نصب
- شرایط دودکش و تهویه
- ظرفیت انشعاب گاز
- وضعیت برق و سیستم کنترل
- فضای لازم برای سرویس
- احتمال افزایش ظرفیت در آینده
انتخاب سیستم فقط بر اساس متراژ یا تعداد واحدها میتواند به بیشازحد بزرگشدن یا
کوچکشدن ظرفیت منجر شود. نتیجه چنین انتخابی ممکن است افزایش هزینه اولیه، کارکرد نامتعادل، کمبود گرمایش یا کاهش عمر تجهیزات باشد.
بررسی مناسببودن سیستم پلکانی برای پروژه
برای بررسی مناسببودن سیستم پلکانی، اطلاعات فنی پروژه شامل متراژ، نوع کاربری،
شهر، سیستم توزیع گرما و نیاز آب گرم را برای کارشناسان فارمیتاب ارسال کنید.
جمعبندی
سیستم گرمایش پلکانی یا Cascade از چند یونیت تشکیل میشود که تحت فرمان یک کنترلر مرکزی و متناسب با نیاز لحظهای ساختمان کار میکنند. این ساختار امکان ورود
مرحلهای ظرفیت، توزیع ساعات کار، سرویس مرحلهای و توسعه احتمالی سیستم را فراهم میسازد.
مزایای سیستم پلکانی زمانی بهدست میآید که ظرفیت یونیتها، کلکتورها، پمپها،
کنترلر، منبع آب گرم، دودکش و تجهیزات ایمنی بهصورت یکپارچه طراحی شوند. نصب چند دستگاه بدون طراحی هیدرولیکی و کنترلی مناسب، یک سیستم Cascade استاندارد ایجاد نمیکند.
بنابراین، پیش از انتخاب سیستم باید بار گرمایشی، مصرف آب گرم، شرایط اقلیمی،
زیرساخت ساختمان، فضای نصب و الگوی بهرهبرداری بررسی شود. پس از این ارزیابی
میتوان مشخص کرد که ساختار پلکانی برای پروژه مناسب است یا یک سیستم تکدستگاهی انتخاب منطقیتری خواهد بود.
برای مشاهده مدلها و اطلاعات محصول به صفحه مدلها و مشخصات شوفاژ پلکانی Powergy بوتان مراجعه کنید.
سؤالات متداول
سیستم Cascade چیست؟
سیستم Cascade مجموعهای از دو یا چند مولد حرارتی است که بهصورت هیدرولیکی و
کنترلی به یکدیگر متصل شدهاند. کنترلر مرکزی متناسب با بار حرارتی، یونیتها را بهتدریج وارد مدار یا از مدار خارج میکند.
آیا سیستم پلکانی همیشه مصرف گاز کمتری دارد؟
خیر. سیستم پلکانی میتواند ظرفیت تولید را بهتر با بار جزئی هماهنگ کند، اما
مصرف واقعی به انتخاب ظرفیت، عایقکاری، دمای تنظیمی، کیفیت اجرا، وضعیت
لولهکشی، آب گرم مصرفی و تنظیمات کنترلر بستگی دارد. هیچ درصد ثابتی را نمیتوان
برای همه پروژهها تضمین کرد.
در صورت خرابی یک یونیت چه اتفاقی میافتد؟
در بسیاری از آرایشهای پلکانی، سایر یونیتها میتوانند به کار خود ادامه دهند
و بخشی از ظرفیت را تأمین کنند. بااینحال، اگر بار ساختمان بیشتر از ظرفیت
یونیتهای باقیمانده باشد، ممکن است دمای مطلوب یا آب گرم کافی تأمین نشود.
آیا ظرفیت سیستم در آینده قابل افزایش است؟
در صورت پیشبینی زیرساخت لازم، امکان اضافهکردن یونیت وجود دارد. ظرفیت
کلکتورها، لولهها، پمپها، دودکش، انشعاب گاز، کنترلر و فضای نصب باید از ابتدا
برای توسعه احتمالی بررسی شود.
سیستم پلکانی برای ساختمان چندواحدی مناسب است؟
این سیستم میتواند برای بسیاری از ساختمانهای چندواحدی مناسب باشد، بهخصوص
زمانی که بار گرمایشی متغیر، مصرف آب گرم مرکزی یا نیاز به تداوم نسبی گرمایش
وجود دارد. انتخاب نهایی باید پس از محاسبه بار حرارتی و بررسی زیرساخت ساختمان
انجام شود.
تفاوت سیستم پلکانی با چند پکیج مستقل چیست؟
در سیستم پلکانی، یونیتها به مدار مشترک متصل هستند و توسط کنترلر مرکزی
بهصورت هماهنگ کار میکنند. چند پکیج مستقل معمولاً هرکدام مدار و کنترل جداگانه
دارند و الزاماً ظرفیت خود را بهعنوان یک مجموعه یکپارچه مدیریت نمیکنند.
